粗碎站改造项目

粗碎站1#皮带,皮带总长2公里,控制系统选用的是SLC500,网络全部为DH+。系统运行多年,经常出现CPU故障、网络故障等现象。该皮带在矿区至关重要,如果停机连续几天,会严重影响生产节奏。因此,客户迫切的希望升级换代该皮带的控制系统。

1、网络升级

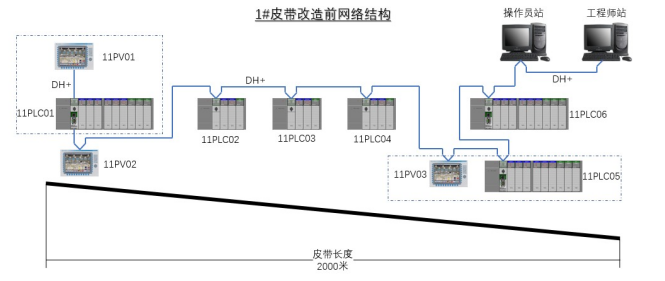

该皮带2000米,所有网络设备全部放在一根DH+主干网络上。因此造成网络通讯速率低。网络不可靠,任意一根网线故障,将影响整个系统的运行。

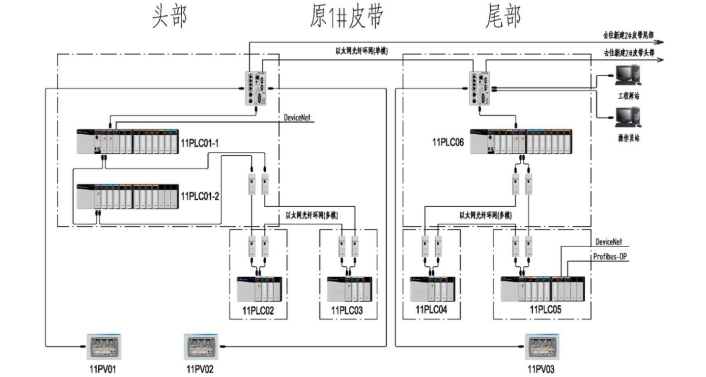

改造后的网路结构将皮带分成两部分:

头部设计一个CPU主站,子站接入头部CPU主站。主站与子站之间光纤连接,以太网通讯,组成DLR环网结构。

尾部设计一个CPU主站,子站接入尾部CPU主站。主站与子站之间光纤连接,以太网通讯,组成DLR环网结构。

更换触摸屏、工控机,与头部CPU主站、尾部CPU主站,通过以太网通讯,实现头部、尾部信息的数据交换。

主站与子站之间组成以太网环网,任意一根网线损坏,不影响整个系统的运行,网络可靠,且以太网通讯速率高。





2、硬件升级

1746-A13、1756-A13,开孔规格和孔间距是一样的。所以,改造时不需要重新开孔,不需要安装预安装板,直接在现场改造。

但是,加上PLC电源模块后,总宽度不一样,需要现场测量机架电源的安装尺寸。


3、程序升级

PLC编程软件,由RSLogix500升级到Studio5000。将原程序整合到相应的CPU主站中。

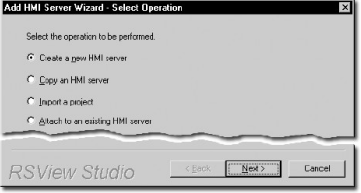

上位机编程软件,由RSView32升级到FTViewSE。

触摸屏编程软件,由PanelBuilder32升级到FTViewME。
