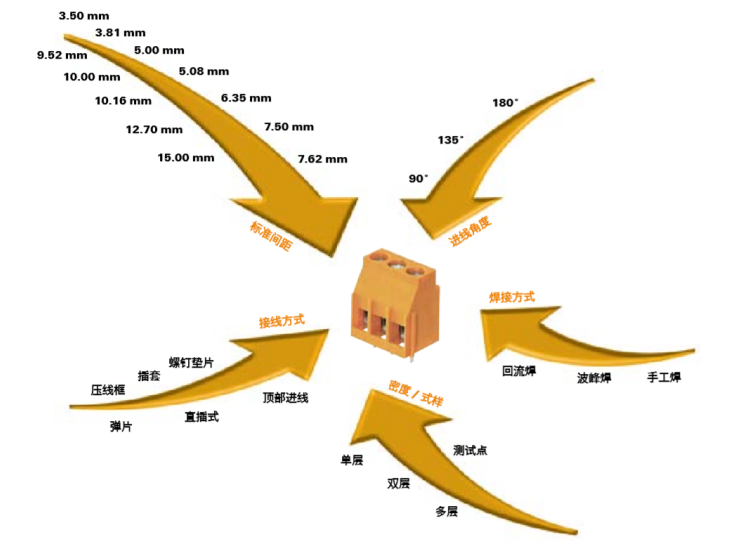

根据外部进线方向、密度、电流、电压、结构形式和导线联接形式，魏德米勒在印刷线路板接线端子中提供3种不同的导线连接角度、11种不同的间距、6种不同接线方式以及单层或多层的选择。印刷线路板接线端子最大可联接50mm2的导线。

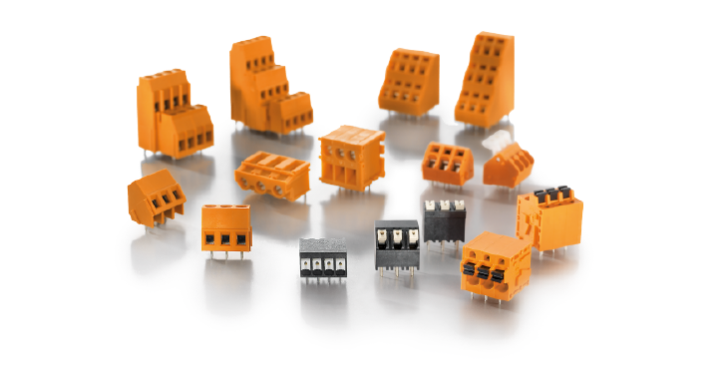

信号类PCB接线端子

LSF-SMT系列

3.5至7.62mm的间距范围，导线拥有各种出线方向(90°/135°/180°)，适用于联接最高1.5mm²横截面的导线。

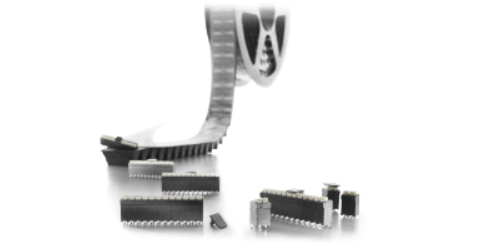

LSF-SM系列

LSF-SMD满足表面贴装设备（SMD）的全自动PCB组装的要求。3.5mm间距支持较高的包装密度和最大1.5mm²的导线压接面积。

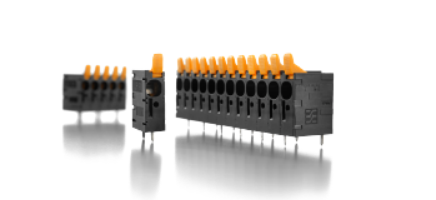

LMF系列

直插式弹片联接技术、集成的测试点和适用于不同应用的90°或180°导线出线方向，实现了现代化联接技术。

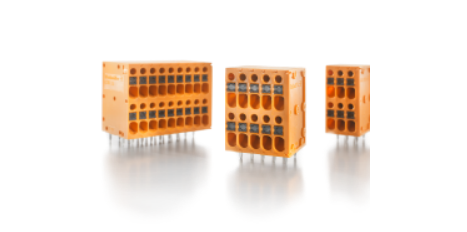

LS2HF系列

双排的PCB端子、小型化设计确保尺寸紧凑，同时保持卓越的功能。这是联接横截面积高达1.5mm²导线的简单方法。

产品优势

压线框螺钉联接、PUSHIN直插式弹片联接，都可以适用于6mm²以内的所有导线

从3.50mm到7.62mm的所有常见的间距尺寸

用于自动化SMT和SMD工艺的一系列回流焊产品

最高72回路的紧凑型多层设计

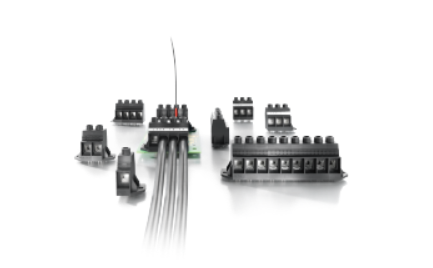

电源类PCB接线端子

产品优势

• 提供150A/1000V(IEC)或127A/600V(UL)的大电流

• 以应用为导向，联接导线范围为16mm²至50mm²

• 高达600V的简单的UL设备认证

• 高达16mm²的PUSHIN直插式接线

• 适用于抗振螺钉联接及免维护的钢制压线框

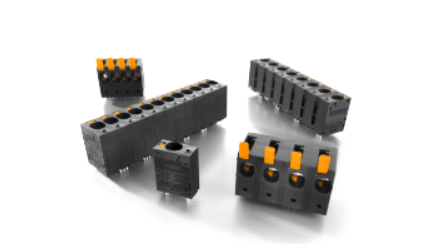

PCB接线端子一览

LLF7.50

LLF系列的PUSHIN直插式联接技术可帮助完成免工具接线操作，导线横截面积可以达到6mm²，满足UL1059标准下对于为7.5mm间距产品实现600V电压的要求。

LUF15.00

LUF系列使用PUSHIN直插式联接技术。使用横截面积高达16mm²的导线完成免工具接线操作，可满足UL1059标准下对于为错位式针脚布局的15.00mm间距对于1000V电压的要求。

LL6.35

LL6.35电源端子能够满足不受限制地UL1059600V的所有认证标准。它不仅安全，还拥有非常紧凑的6.35mm间距设计。

LXXX15.00

LXXX15.0拥有无可比拟的压接范围，可为高达50mm²的横截面提供安全可靠的线缆联接，还可为线路板提供150A电流。
