某电厂三期项目集控楼和厂房采用中央空调集中制冷/制热，将厂房和集控楼各房间空调机组的控制集中到中控室进行监控，并对各房间的温湿度情况信号集中到中控室显示，以便工艺人员对各区域温湿度情况进行及时了解，对部分对温度敏感区域进行重点监控。

电厂三期项目中央空调监控系统采用西门子系列产品，上位机软件使用的是WinCC系列产品，PLC硬件为S7-400H系列产品。

本系统采用1台电脑作为组态，编程的工程师站兼做监控用。监控电脑与PLC之间采用标准的TCP/IP通讯协议，数据更新快。PLC采用冗余系统，2块CPU互为热备份，通过硬件冗余通讯模块，2块CPU与远程站通讯。当运行的CPU发生故障时，系统会自动无扰切换至热备份的CPU，极大的减少了系统的无计划停机时间。远程站通过ModBus通讯模块与25个远程空调机组通讯。

该电厂三期项目暖通监控系统全部实现了用户的需求，自项目运行以来，监控系统运行稳定，获得业主的肯定。

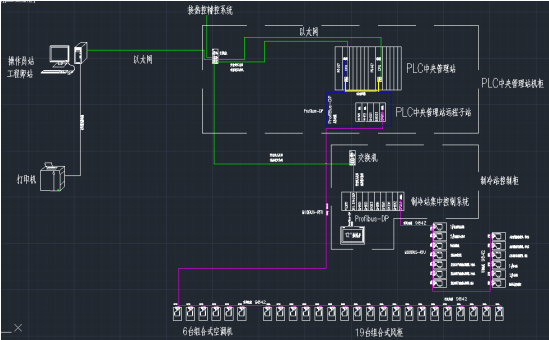

系统结构图如下：
