EtherNet/IP

HuazhangAutomation

EtherNet/IP 概述

  • 技术规格由 ODVA 和CI拥有并进行管理

  • 面向工业应用

  • 主要的现场总线协议组织( consortia)正式认可并支持

  —工业以太网协会(美洲),Industrial Ethernet Association (IEA)

  工业自动化开放网络协会(欧洲),Industrial Automation Open Networking Association (IAONA)

  • 以标准以太网技术为基础

  —标准的 IEEE 802.3 以太网规定电缆和网络服务

  —TCP/IP 协议簇(suite)规定报文的收发和互联网连接方法

  • 应用层采用CIP协议 ,和DeviceNet、ControlNet相同

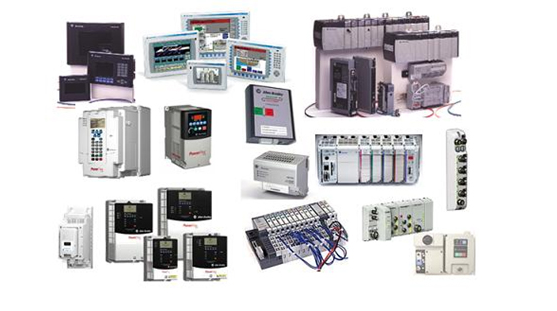

EtherNet/IP – 罗克韦尔自动化的产品不断增加


EtherNet/IP-网络特点

  • 极为有效的数据传输

—不断增加的波特率 (10Mb, 100Mb),交换机的应用(取代集线器) ,全双工数据传输,最大限度地减少网络信息的冲突/碰撞,提供与办公用以太网的隔离

  • 采用现成的(off the shelf)的商用产品和技术

 同一套安装和支持工具

 非常成熟的网络标准,接受程度比较高

 可以充分利用产品的网页浏览( web browsing services)功能

  • 介质选择

 主动型总线介质:支持星型拓扑

 适应噪声环境(采用光纤)

 采用多种类型的交换机方便地扩展网络长度(铜缆或者光纤)

 密封型介质(IP67) ,日益涌现的新技术 (罗克韦尔自动化作为行业领头羊所开发和推广)


EtherNet/IP – 对交换机的要求

  • 小型应用(节点数少于15个)

 — 全双工线速交换机

  • 中型应用(节点数<40个,有HMI,多个控制器)

 — IGMP Snooping

 — QoS(IEEE802.1P)

  • 大型应用(节点数>40个,有多个HMI,多个控制器)

 — VLAN(IEEE802.1Q)
