ControlNet概述

  • 开放网络,超过50家产品供应商

  • 高速 (5 Mbps)确定性实时控制和扩展 I/O 网络

  • 高柔性控制系统架构 – 单一网络实现实时控制和报文传送

  • 简化/增强的用户编程

  • 灵活的安装(方式)选择

  • 先进的网络能力

  —确定性 – 确切地知道数据何时会发送

  —可重复 – 传输时间恒定,不受网络上节点的增/删的影响

  —生产者/消费者网络模式(Producer/consumer Model):支持多主( Multi-master),多点传送( Multicast)输入以及端到端(Peer-to-peer)通讯


罗克韦尔自动化产品包括

  • ControlLogix, PLC 和 SLC 扫描器

  • 网络组态软件

  • 多种分布式 I/O 平台

  • 物理介质和通讯接口

  • 操作员接口

  • 交直流变频器,软启动器和其他

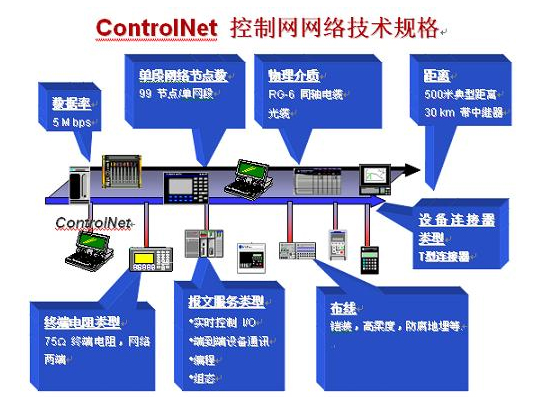

网络特性

  • 高速确定性

  —确定性数据传输 – 知道数据到达的时间,有预约的服务 (Scheduled services)

  —可重复的数据传输 – 不论网络上节点设备的多寡,传输的时间是不变的

  • 冗余

  —可选介质冗余

  处理器冗余

  PLC-5 热备

  —ControlLogix 处理器冗余等

  • 适应工业应用的物理介质

  —适应高噪声环境(同轴电缆或者光纤连接)

  —本安型介质和产品(防爆型分布式I/O模块Flex Ex,光纤中继器)

  —即将推出密封型介质 (IP67)

  • 被动型介质

  —节点加入/退出网络都不会影响系统的运行

  —支持主干/分支拓扑结构
